微小トルク計製造
Micro Torque Sensors
About Micro Torque
スズコー精密の微小トルク計とは
目に見えない「回転の力」や微細な操作感を定量データとして可視化し、製品の設計・開発から品質管理までを一貫して支援します。
手のひらサイズのコンパクト設計により、現場での測定作業の効率化を実現します。
缶詰のプルトップや口紅の筆の柔らかさなど、これまで難しいと思われていた多様な測定実績を持ち、幅広いニーズに対応可能です。さらに、力計・ロードセル・防水ロードセル・トルクスラスト計を組み合わせ、トルク測定のトータルソリューションとして、高精度の計測機製造が可能です。
微小トルク計の特徴
1
極めて微細なトルクまで
高精度計測可能

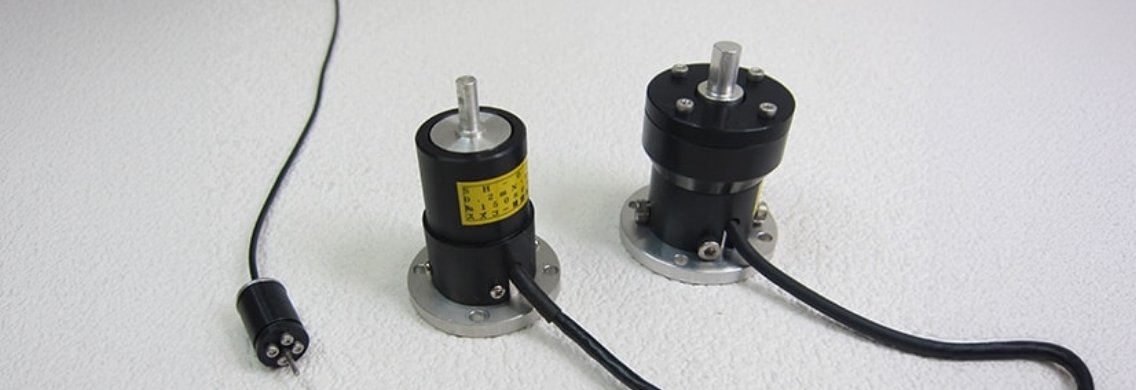

最小0.0002 Nmクラスの極微小トルクまで測定できる高感度・高精度のラインナップを揃えており、精密機器や微細な回転力評価に対応します。
2
コンパクトで
現場適用性に優れる設計

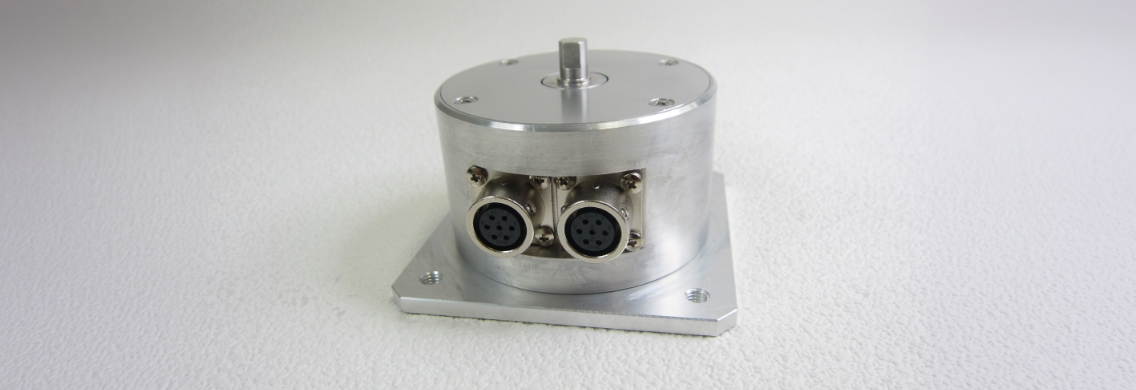

Φ11 mm×16 mmサイズからの小型モデルをはじめ、狭いスペースでも使えるコンパクト設計で、さまざまな測定環境に柔軟に対応できます。
3
用途に合わせた
柔軟な対応力

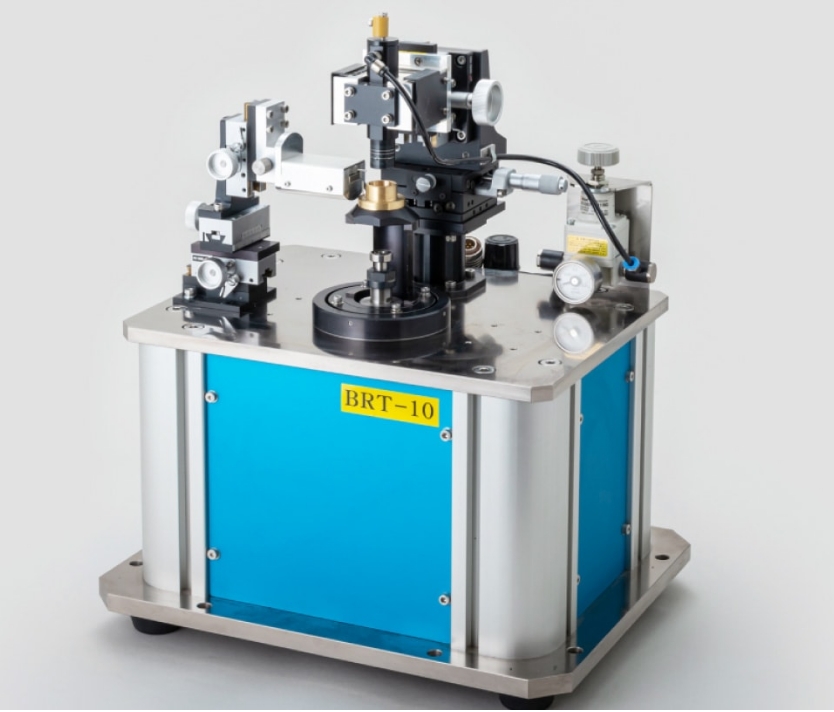

標準ラインナップに加え、オーダー仕様でのカスタマイズ対応や関連自動測定装置との組み合わせなど、用途や現場条件に応じた最適な計測ソリューションを提供します。
圧倒的な微小感度と
カスタム対応力
柔軟な対応力の秘密は内製率の高さと
経験豊富な設計力で
既製品では実現できない領域を実現させます。
| 測定トルク範囲 | 微小感度 | 高トルク | カスタム性 | 組込対応 | |
|---|---|---|---|---|---|
| スズコー精密 | 0.0002 〜 5 N・m | ◎ | × | ◎ | ◎ |
| A社 | 5 〜 2,000 N・m | × | ○ | △ | ○ |
| B社 | 0.5 〜 1,000 N・m | △ | ○ | ◎ | ◎ |
| C社 | 0.5 〜 10 N・m | △ | △ | ○ | ◎ |
| D社 | 1 〜 100 N・m | × | △ | ◎ | ○ |
| E社 | 0.05 〜 10,000 N・m | ○ | ◎ | ○ | ◎ |
Types and Features
微小トルク計の種類と特性

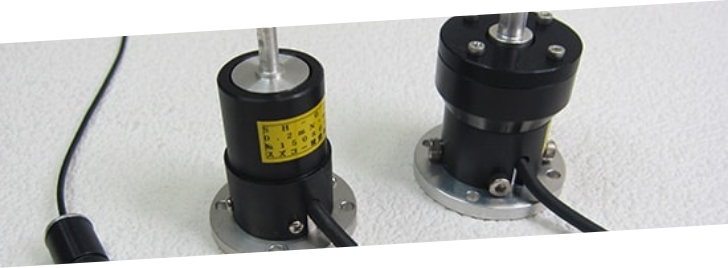

非回転型トルク計・トルクセンサー
回転させずにトルク（ねじる力）を高精度に測定するセンサーです。
部品や工具に加わる微小なねじれを検知し、数値化します。
ネジ締めや開閉時のトルク評価、強度試験などに活用されます。
固定状態で測定できるため、安定した高精度計測が可能です。

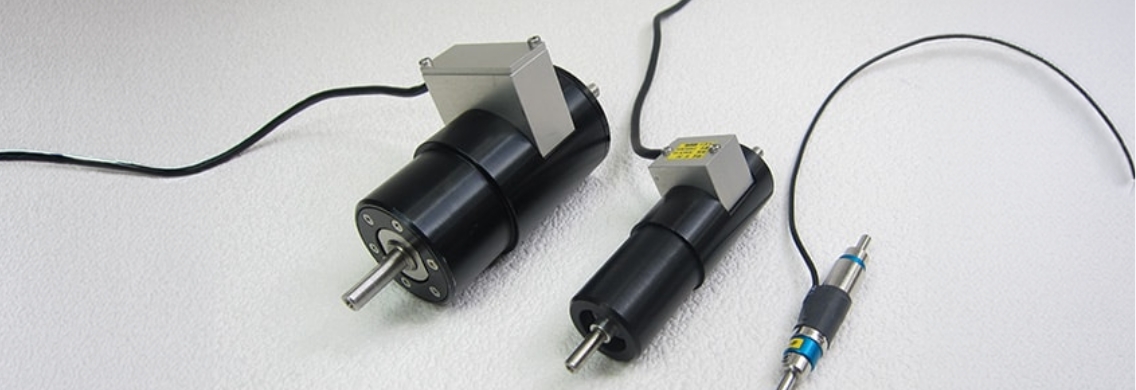

回転型トルク計・トルクセンサー
回転している軸のトルク（ねじる力）をリアルタイムで測定するセンサーです。
モーターや回転機構に組み込み、動作中の負荷や性能を可視化します。
回転中のわずかなトルク変動も高精度に検知可能です。
主にモーター評価や回転機構の試験・解析に活用されます。
トルクスラスト計
回転トルク（ねじる力）とスラスト力（軸方向の力）を同時に測定するセンサーです。
回転中に発生する複合的な負荷を一度に可視化できます。
トルクと押す・引く力の関係を高精度に把握可能です。
主にモーター評価や精密機構の性能試験に活用されます。

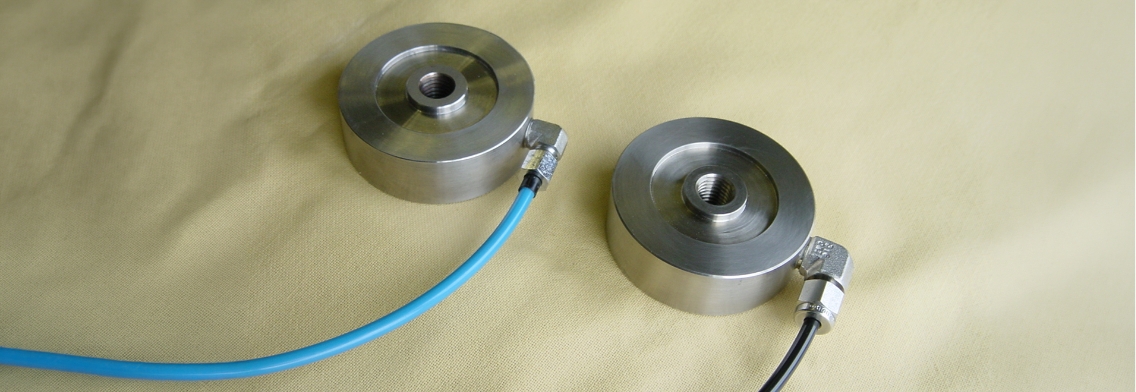

ロードセル
力（荷重）を電気信号に変換して測定するセンサーです。
押す・引くといった力を高精度に数値化できます。
引張・圧縮などの荷重測定や強度試験に使用されます。
安定した計測が可能で、さまざまな装置に組み込まれます。
The Making of Micro Torque
微小トルク計が出来るまで
STEP01
ヒアリング
お客様の測定目的や使用環境を詳しく確認します。
測定対象（トルク範囲・回転方向・精度要求）、設置スペース、使用条件（温度・湿度・防水性）、既存設備との接続条件などを整理し、必要に応じて現場状況や測定方法についてもすり合わせを行います。
STEP02
設計・レビュー
ヒアリング内容をもとに、最適なトルク計の仕様を設計します。
センサー構造、定格トルク、精度、サイズ、出力仕様などを具体化し、社内で技術レビューを実施。設計内容をお客様と共有し、用途に適合しているかを確認した上で最終仕様を確定します。
STEP03
試作・検証
確定した仕様に基づき試作品を製作し、性能検証を行います。
トルク精度、再現性、耐久性などを評価し、必要に応じて微調整や改良を実施。実使用を想定した検証を通じて、安定した測定性能を確保します。
STEP04
製造
検証をクリアした設計をもとに量産または個別製造を行います。
製造工程での品質管理・校正を徹底し、最終検査を経て出荷。お客様の要求仕様を満たしたトルク計として納品します。
CONSULTING
SERVICE
トルクの計測方法に
お悩みの方へ
トルク計測のお悩みを、
独自技術で解決します。
長年トルク計を設計・製造してきた「スズコー精密」の独創的な計測器で、課題整理から計測方法の設計まで一貫してサポートします。
トルク計測コンサルティングはこちら
測定器・増幅器もご用意できます
増幅器
センサーから得られる微小な信号を扱いやすい電圧に変換

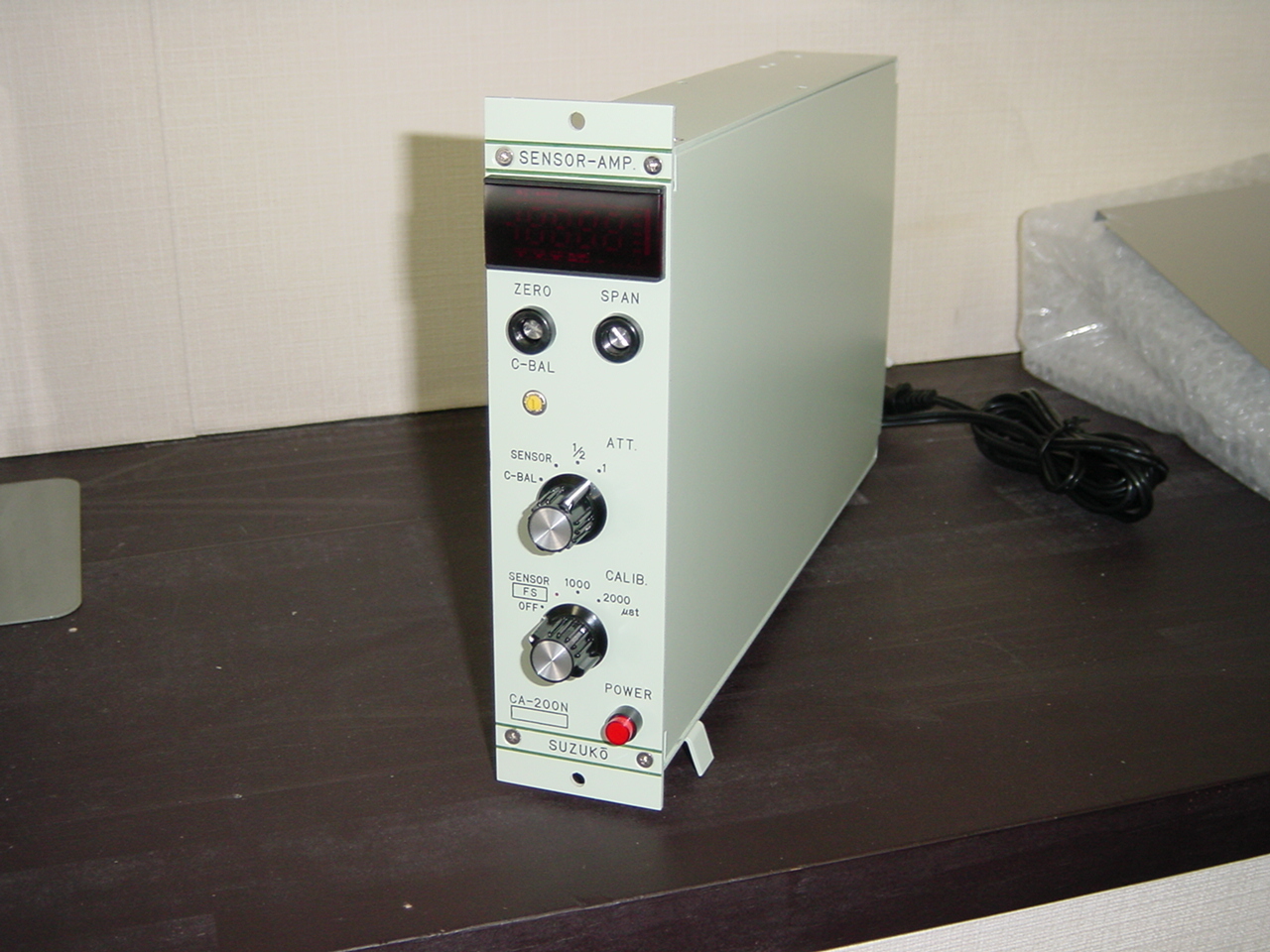

| 仕様項目 | CA-200N |
|---|---|
| 入力 | ストレインゲージを使用した各種センサー |
| 入力チャンネル数 | 1 |
| 適用ブリッジ抵抗 | 120 ~ 350Ω |
| 入力ひずみ量 / ゼロ調整 | 400 ~ 6000 × 10-6 ひずみ |
| ブリッジ電源 | AC 3Vrms ±10% |
| 搬送波 | 準正弦波 5kHz ±10% |
| 平衡調整方式 | R: 手動調整(10回転ポテンショメータ) C: 手動調整(1回転VR) |
| 最大感度 | 1000×10‐6 ひずみ入力で出力5V以上 |
| 定格出力 | ±5 V (負荷 10kΩ 以上) |
| 直線性 | 定格出力の ±0.2% 以内 |
| ゲージ率 | 2.00固定 |
| 感度調整器(ATT) | 1、1/2,SENSOR |
| 感度調整器(SPAN) | 0～最大 10 回転ポテンショメータ |
| 等価ひずみ(CALIB) | 2000μst 1000μst SENSOR |
| 周波数特性 | DC～30Hz±1dB |
| デジタル表示器 | 最大表示 1999 |
| 電源 | AC 100V ±10% (50/60Hz) |
増幅器 廉価版
センサーから得られる微小な信号を扱いやすい電圧に変換

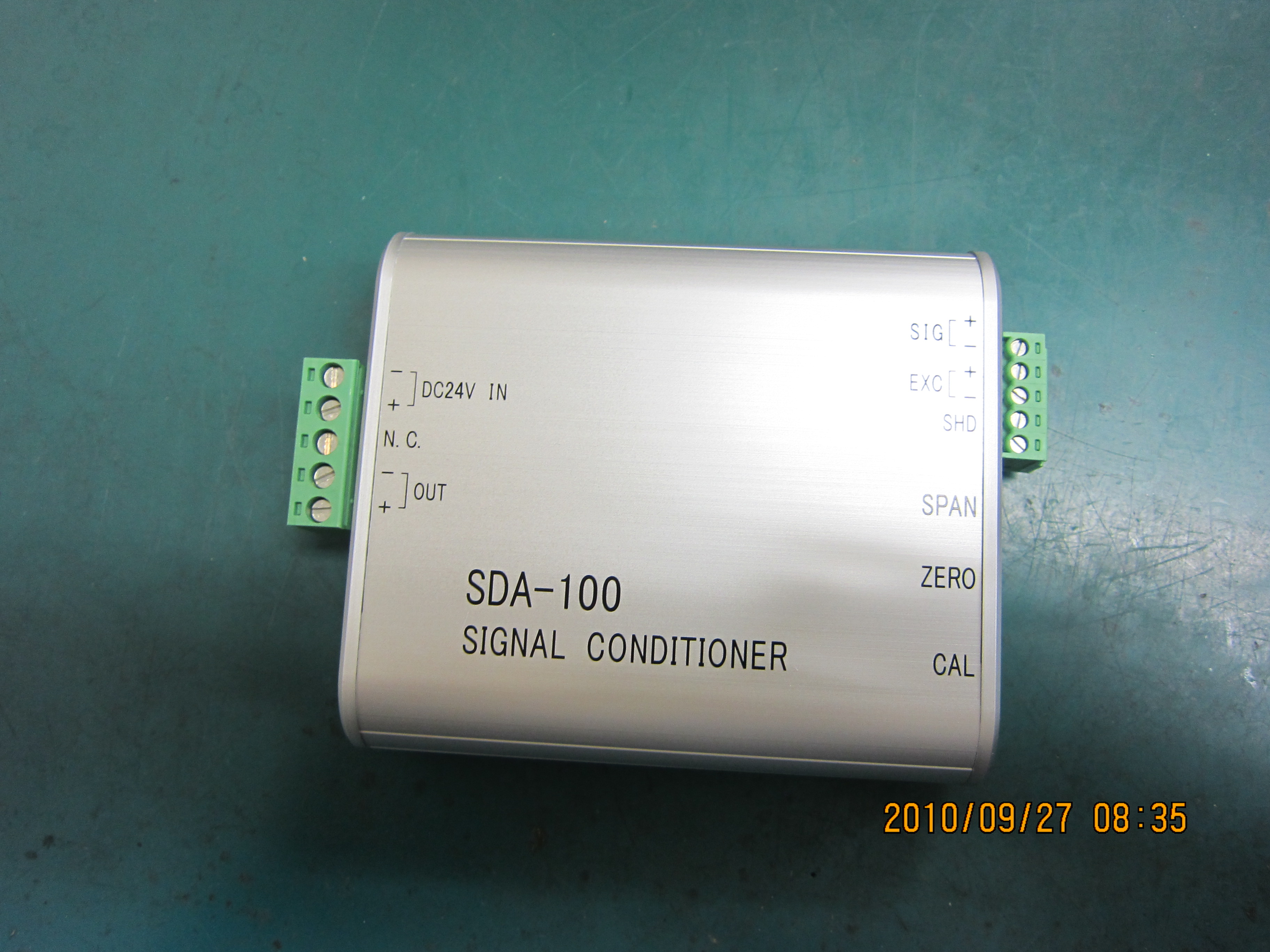

| 仕様項目 | SDA-100 |
|---|---|
| 入力 | ストレインゲージを使用した各種センサー |
| 入力チャンネル数 | 1 |
| 適用ブリッジ抵抗 | 120 ~ 350Ω |
| ブリッジ電源 | DC2.5V （電流25mA以内） |
| ゼロ調整範囲 | ±0.5mV/V (18回転トリマーによる) |
| スパン調整範囲 | 0.5～3mV/V(18回転トリマーによる) |
| 定格出力 | ±5V (負荷10kΩ以上) |
| 直線性 | 定格出力の ±0.2% 以内 |
| 校正値 | 1mV/V ±0.3% |
| 周波数特性 | DC～約30Hz/-3dB |
| 電源 | DC 24V ±15% |
| 消費電流 | 60mA max |
| 外形寸法 | 82(W)×24(H)×94(d)㎜(突起物)除く |
